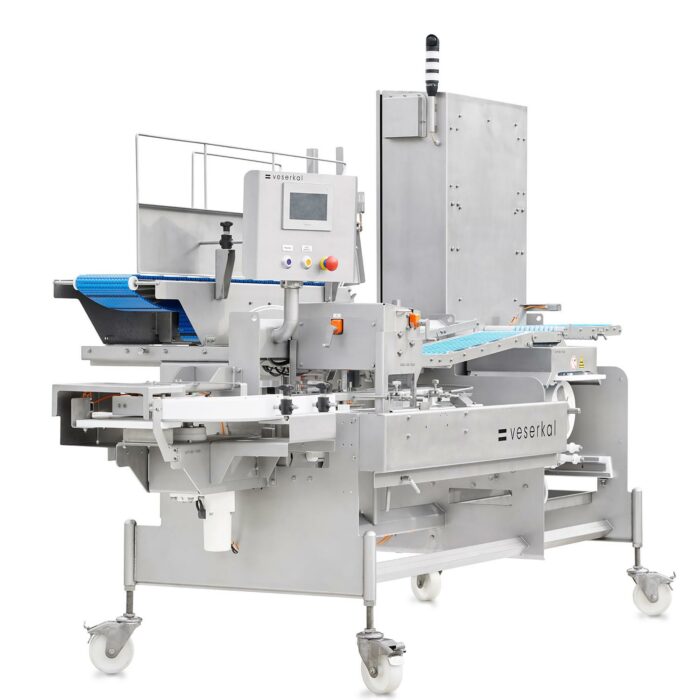

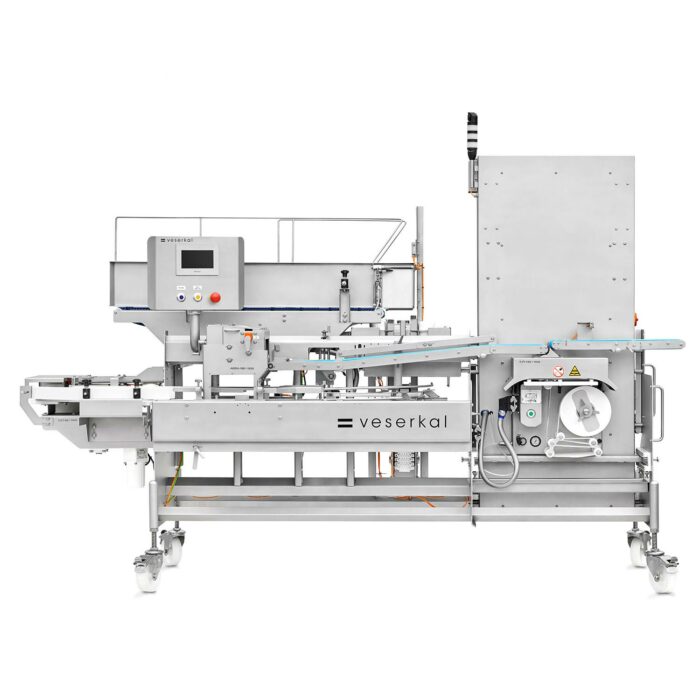

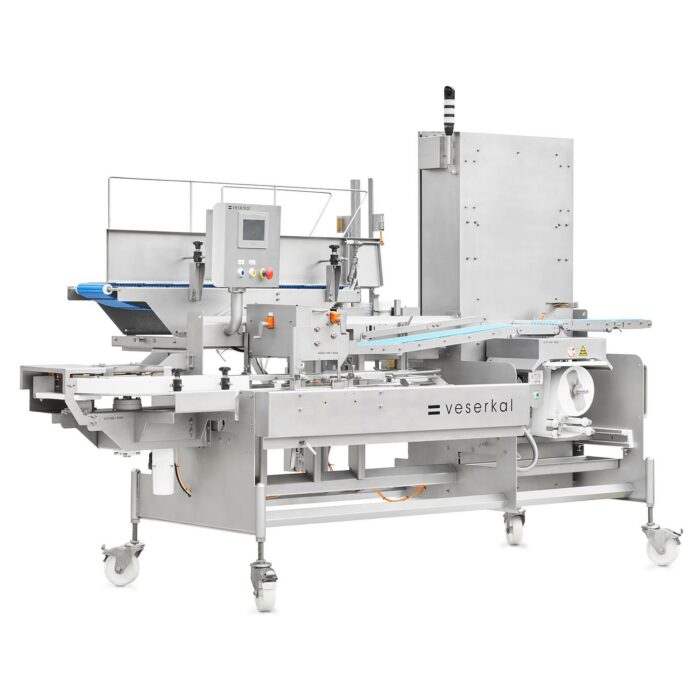

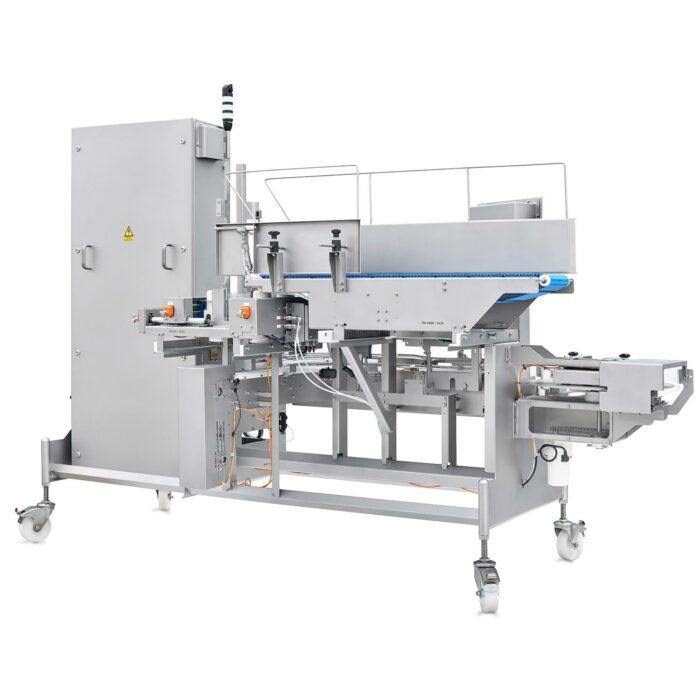

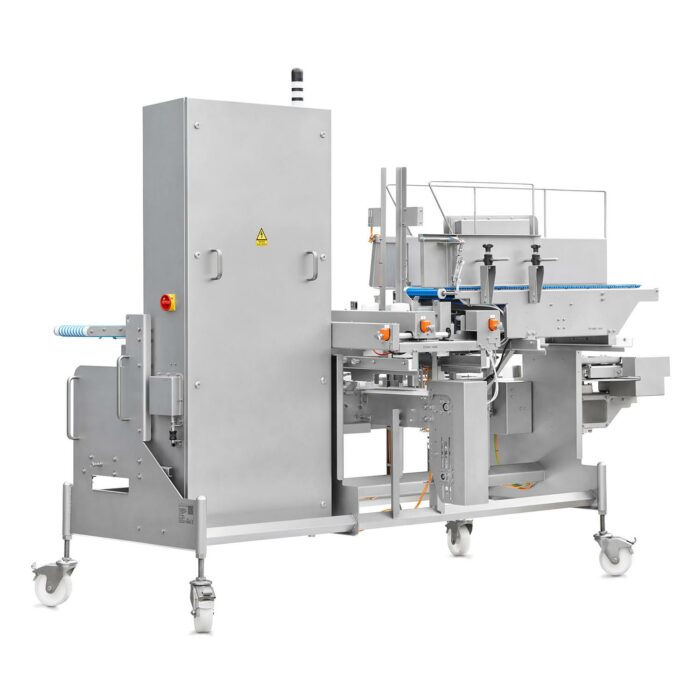

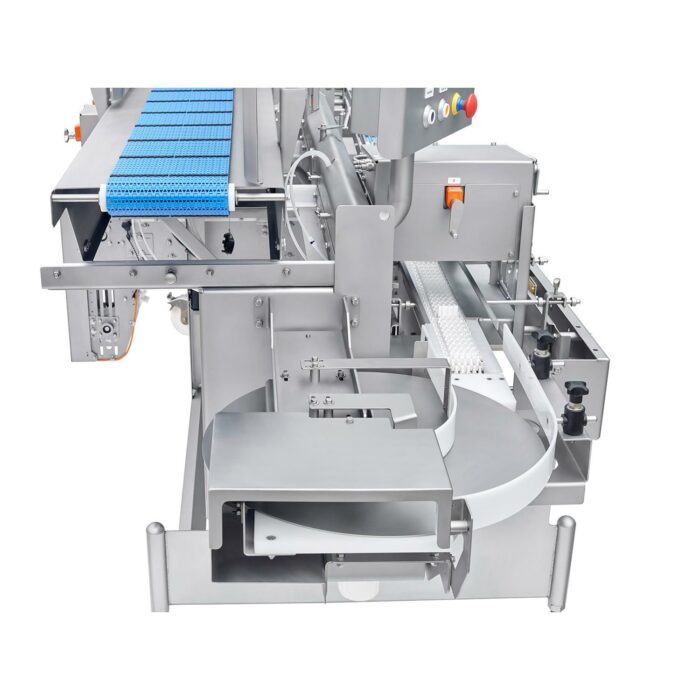

Ligne de mise en barquette automatique

La ligne automatique permet d’empiler les steaks avec un système d’empilage en barquette ( avec papier intercalaire ou non) ou de placer les portions de cheveux d’ange dans les barquettes afin de  les livrer ensuite à l’operculeuse.

Marque : VERSEKAL



Convoyeur d’entrée
Réglable en hauteur pour être associé à une formeuse existante appartenant au client.

Un dépileur à barquettes réglable (1 pile à la fois)
Le dépileur est alimenté avec les barquettes, positionnées sur la longueur.
Les barquettes sont ensuite chargées avec le produit, sur la largeur.
Il est essentiel que les barquettes soient conçues et fabriquées de façon à être dépilées automatiquement.
Le dépileur convient à de multiples tailles de plateaux. Il peut supporter les dimensions suivantes :
– longueur : 176-325 mm
– largeur : 108-265 mm
– profondeur : 10-80 mm
Module tampon de piles de barquettes
L’équipement dispose d’un module de stockage de piles de barquettes et d’alimentation automatique du dépileur qui augmente notamment l’autonomie de la machine.

Dépose automatique de papier sous les produits
Les portions sont détectées par une photocellule. Ensuite, une feuille est déposée sous la portion.
Les portions doivent être correctement placés à l’entrée pour garantir un placement correct de la feuille de papier.
Pour les produits empilés, la cellophane peut être utilisé pour que les différents niveaux soient visibles.

Module d’empilage
L’équipement dispose d’un module qui permet d’empiler plusieurs portions sur le convoyeur.
Il peut être facilement retiré lorsqu’il n’est pas nécessaire.

Positionnement des barquettes
Sous le module d’empilage se trouve un système de positionnement transversal et longitudinal des plateaux pour placer les portions à la position suivante.

Tourneur de barquette LSL
Cet accessoire tourne à 90º les barquettes (LSL) si nécessaire avant d’entrer dans l’operculeuse automatique (du client).

Support pour outillage de coupe
Cet accessoire facilite le retrait, le transport et le stockage du système de coupe du système de dépose papier, lors des opérations de maintenance.

Descriptif
Cet équipement est prêt à fonctionner avec des steaks entre Ø 80 mm et Ø 160 mm
Vitesse maximale :
– dépose papier : 180 cycles/min
– empileur : 120 cycles/min
La machine fonctionne de droite à gauche
La hauteur d’entrée de l’équipement habituel est de 1,115 +/- 50 mm (le convoyeur peut également être incliné, ce qui offre un réglage supplémentaire de 80 mm)

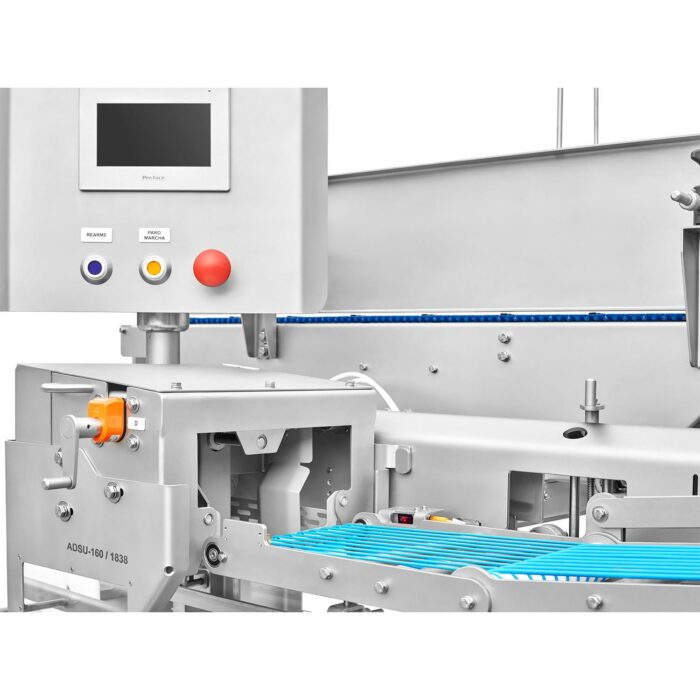

Les communications homme-machine se font au moyen d’un écran tactile
Le matériel de fabrication sera en acier inoxydable AISI 304
Alimentation pneumatique à 8 bar avec air propre et sec, tube Ø10 mm

Informations complémentaires

Tension d’alimentation (V)

230 Mono

Fréquence (Hz)

50
